在 Transformation 部分，我们已经可以把一个三维空间里的三角形投影到平面上。但怎么把一个纯色三角形绘制到屏幕上呢？我们知道屏幕由大量的像素点组成，那么怎么确定每个像素点是什么颜色呢？

我们通过采样给每个像素点涂上颜色。我们可以检查每个像素的中心点是否在这个三角形内部，如果在则涂上三角形的颜色。虽然这样绘制的三角形会有锯齿，效果一般，但基本思想就是这样。

那么如果有多个三角形，而且他们之间有遮挡关系呢？这就需要 Z-Buffer 出场了。

Z-Buffer

Z-Buffer 的算法如下面的伪代码所示。思路是对每个像素所在的所有三角形，取 z 值最小的三角形的颜色作为这个像素的颜色。

foreach (Triangle triangle in triangles) {
    foreach (Vector3 sample in triangle.GetSamples()) {
        // z 值越小显示越靠前
        if (sample.z < zBuffer[sample.x, sample.y]) {
            frameBuffer[sample.x, sample.y] = sample.rgb;
            zBuffer[sample.x, sample.y] = sample.z;
        }
    }
}

这也有良好的并行性，因为三角形的遍历顺序和最终结果无关，像素的绘制顺序也和最终结果无关。

虎书还提到我们会将 $z$ 值映射到 $[0, B-1]$，用整数存储 $z$ 值，但其实这是现在不再使用的方法，我们现在通常使用 24 位或 32 位的浮点数来存储深度值。（怪不得我查了好久资料都没查到“整数映射”的具体代码，原来早就不用了！！！）

走样现象

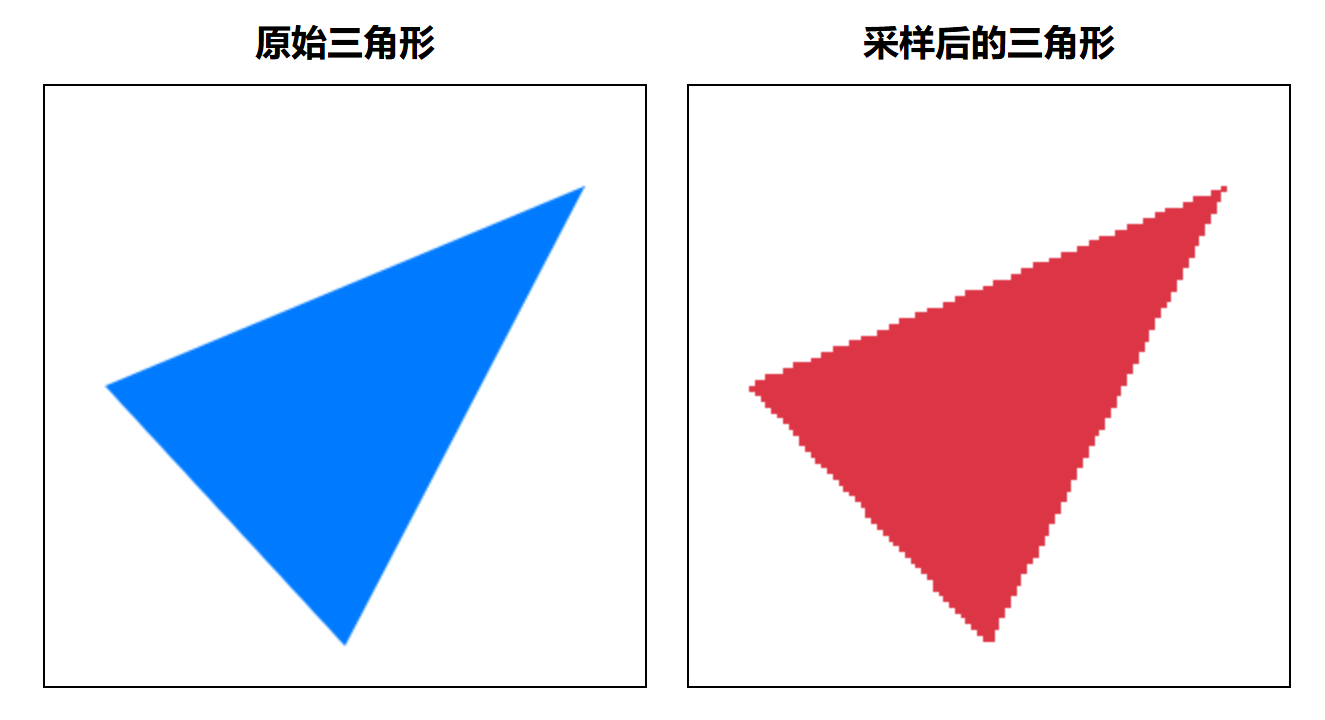

我们之前说过，简单的采样会出现锯齿，如下图所示。

锯齿、摩尔纹之类的采样图像与原图不符的现象被统称为走样（Aliasing）现象，走样的实质是原图的高频信号被错误采样。为了明确什么是”高频信号”并找到缓解走样现象的方法，我们先看看一些数学知识。

数学知识

为了不让文章太长，这里我们省略所有的证明。不过所有的证明都并不困难，有空的话可以自己证一下试试。

卷积

我们先来看看三种卷积——离散-离散卷积、连续-连续卷积、离散-连续卷积。下面的 $f_{\rightarrow t}$ 表示将函数 $f$ 向右平移 $t$ 长度得到的新函数：

离散-离散卷积

$$\begin{align*} &(a*b)[i]= \sum_{j}a[j]b[i-j] \\ &(a*b)=\sum_{j}a[j]b_{\rightarrow j} \end{align*}$$

连续-连续卷积

$$\begin{align*} &(f*g)(x)=\int_{-\infty}^{\infty} f(t)g(x-t)dt \\ &(f*g)=\int_{-\infty}^{\infty} f(t)g_{\rightarrow t}dt \end{align*}$$

离散-连续卷积

$$\begin{align*} &(a*f)(x)=\sum_{i}a[i] f(x-i) \\ &(a*f)=\sum_{i}a[i]f_{\rightarrow i} \end{align*}$$

我们会注意到，卷积可以表示为函数平移后的加权和。

卷积是过会儿会用到的妙妙小工具。

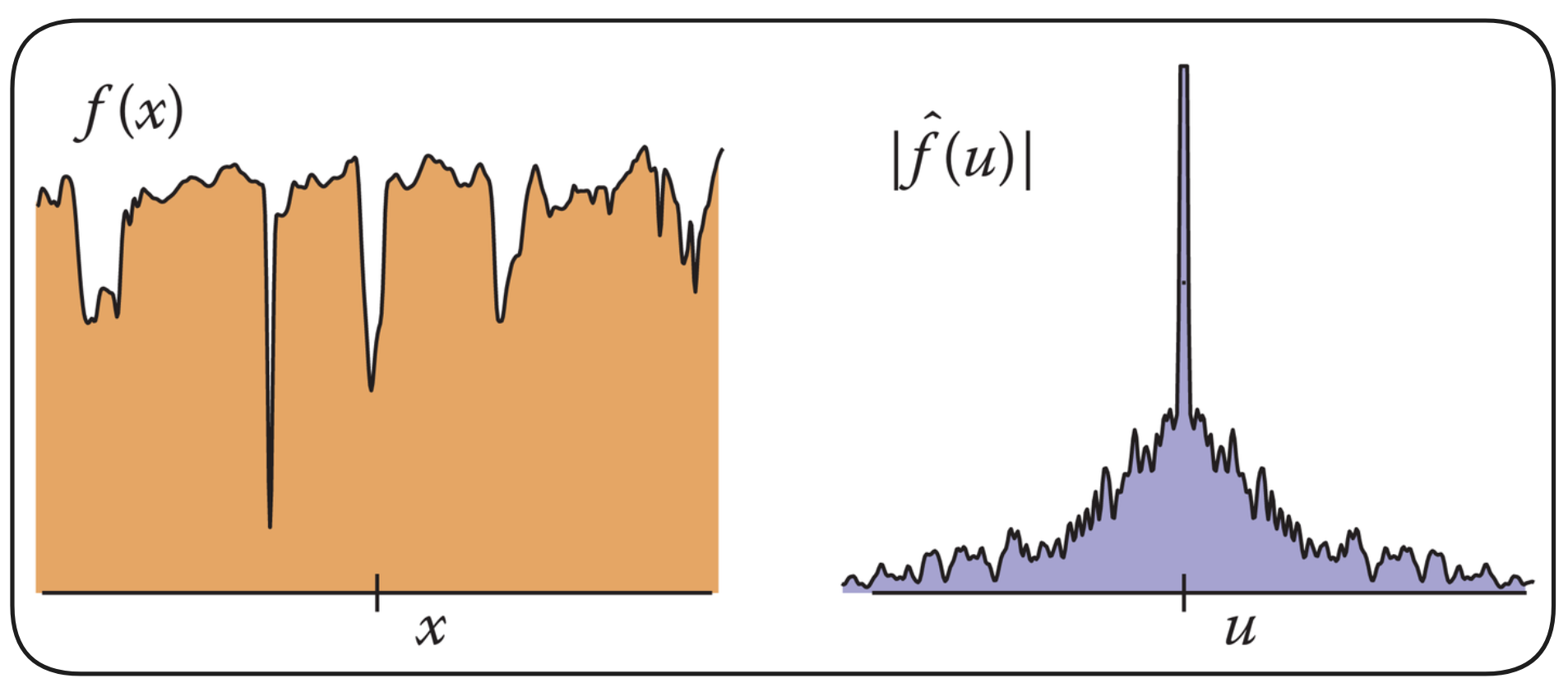

傅里叶级数和傅里叶变换

我们之前提到，走样的实质是原图的高频信号被错误采样。图像作为一个 $R^2\rightarrow \text{RGBA
}$的函数，怎么会有高频和低频之分呢？uh actually☝️🤓 我们处理的绝大多数函数都有频域，这个频域可以通过傅里叶变换得到。

先回顾一下傅里叶级数。熟知在 $[-\frac{T}{2},\frac{T}{2}]$ 内，函数 $f(x)$ 可以表示为

$$f(x)=\sum_{n=-\infty}^{\infty}c_n e^{inw_0 x}$$

其中

$$\begin{align*} &c_n=\frac{1}{T}\int_{-\frac{T}{2}}^{\frac{T}{2}} f(t)e^{-inw_0t}dt \\ &w_0=\frac{2\pi}{T} \end{align*}$$

这本质上是函数在闭区间内的正交基展开，这个展开的周期为 $T$.

当 $T \rightarrow \infty$ 时，令 $w_n=nw_0$，$\Delta w=w_n-w_{n-1}=w_0$ 再结合积分的定义，我们就能（不太严谨地）求出

$$f(x)=\frac{1}{2\pi}\int_{-\infty}^{\infty}\bigg(\int_{-\infty}^{\infty}f(t)e^{-iwt}dt \bigg)e^{iwx}dw$$

我们可以令 $u=\frac{w}{2\pi}$ 从而去掉积分外面的那个系数

$$f(x)=\int_{-\infty}^{\infty}\bigg(\int_{-\infty}^{\infty}f(t)e^{-2\pi iut}dt \bigg)e^{2\pi iux}du$$

而 $e^{2\pi iux}$ 的系数

$$\hat f(u)=\int_{-\infty}^{\infty}f(t)e^{-2\pi iut}dt$$

就是 $f$ 的傅里叶变换了，它也记作 $\mathcal{F}(f)$.

把 $\hat f$ 代入就得到了逆傅里叶变换

$$f(x)=\int_{-\infty}^{\infty}\hat f(u)e^{2\pi iux}du$$

逆傅里叶变换把函数变成了不同频率的三角函数的积分/求和，这就是我们之前所说的“高频信号”和“低频信号”的含义。之后我们会介绍采样导致高频信号丢失的原因，不过在此之前我们先看看傅里叶变换的一些性质。

傅里叶变换的性质

我们列举傅里叶变换的几个常用的性质。

1. 如果 $f$ 是实函数，$\hat f$ 是偶函数。

2. 函数和傅里叶变换的平方积分相等

   $$\int (f(x))^2dx=\int (\hat f(u))^2du$$

3. 原函数拉长，傅里叶变换收紧

   $$\mathcal{F}(f(x/b))=b\hat f(bu)$$

狄拉克脉冲函数和冲激串

狄拉克脉冲函数的定义如下：

$$\delta(t) = \begin{cases} \infty, & t = 0 \\ 0, & t \neq 0 \end{cases}$$

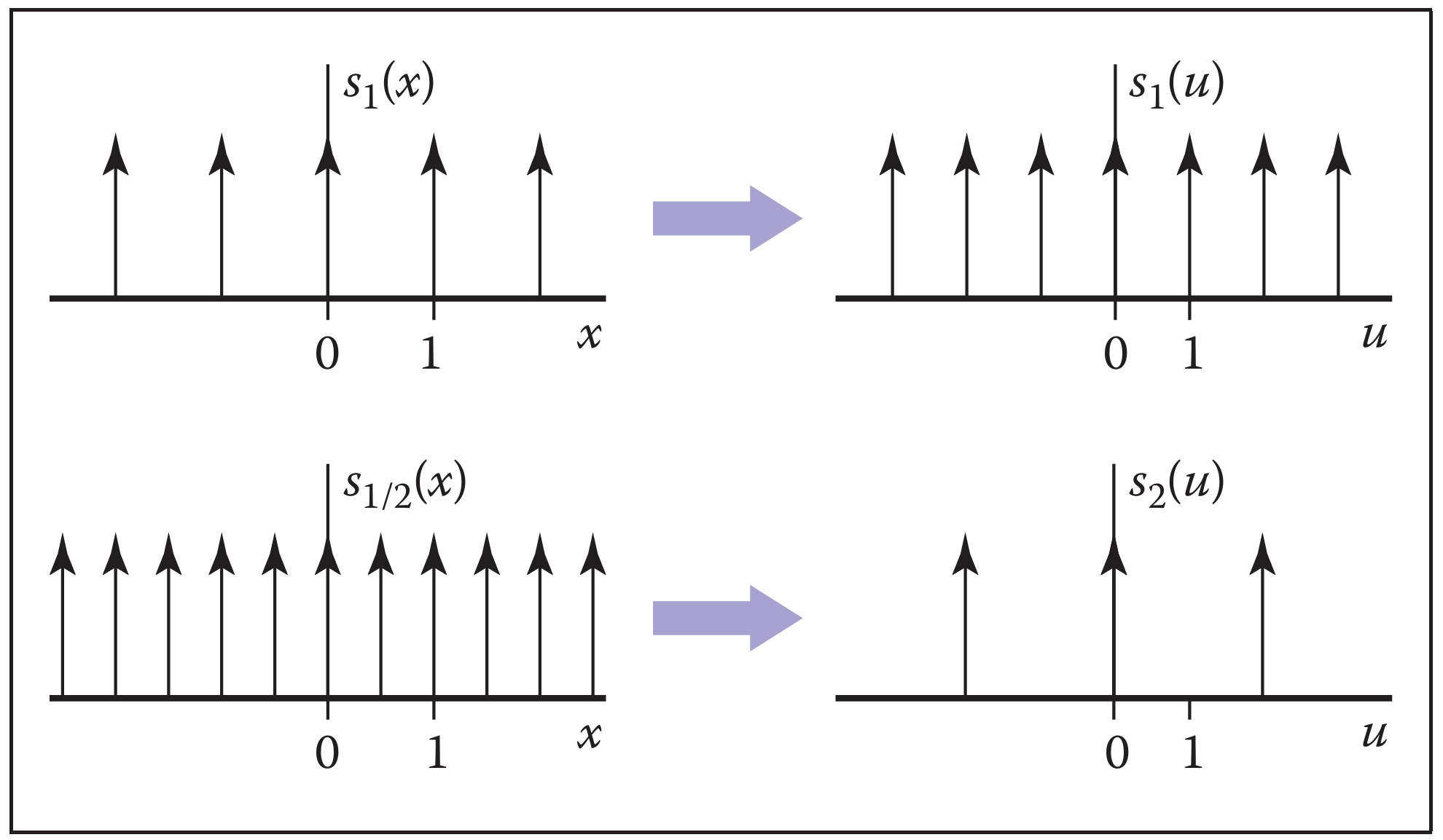

我们可以把连续信号的均匀间隔采样表示为冲激串

$$s_T(x) = \sum_{n=-\infty}^{\infty}\delta(x-nT)$$

与原函数 $f$ 的乘积，这里的 $T$ 表示两个采样点之间的间隔。

$s_T$ 的傅里叶变换为

$$\hat s_T(u)=\frac{1}{T}\sum_{n=-\infty}^{\infty}\delta(u-\frac{n}{T})$$

它仍然是一系列狄拉克函数的和。

卷积定理

之前说过，将 $s_T$ 和原函数 $f$ 相乘能获得许多重要的采样性质，我们很快就会讨论他们了，在此之前我们还要补充最后一个知识——卷积定理。

$$\begin{align*} &\mathcal{F}(f * g) =\hat f\hat g \\ &\mathcal{F}(fg)=\hat f * \hat g \end{align*}$$

这就是说，时域的卷积对应频域的乘积，频域的乘积对应时域的卷积。

走样的原因

一开始我们就说过，走样的实质是原图的高频信号被错误采样。现在我们的数学工具已经足以分析究竟为什么发生了错误采样，以及如何缓解他们了。

先来看看为什么我们没有正确采样高频信号。

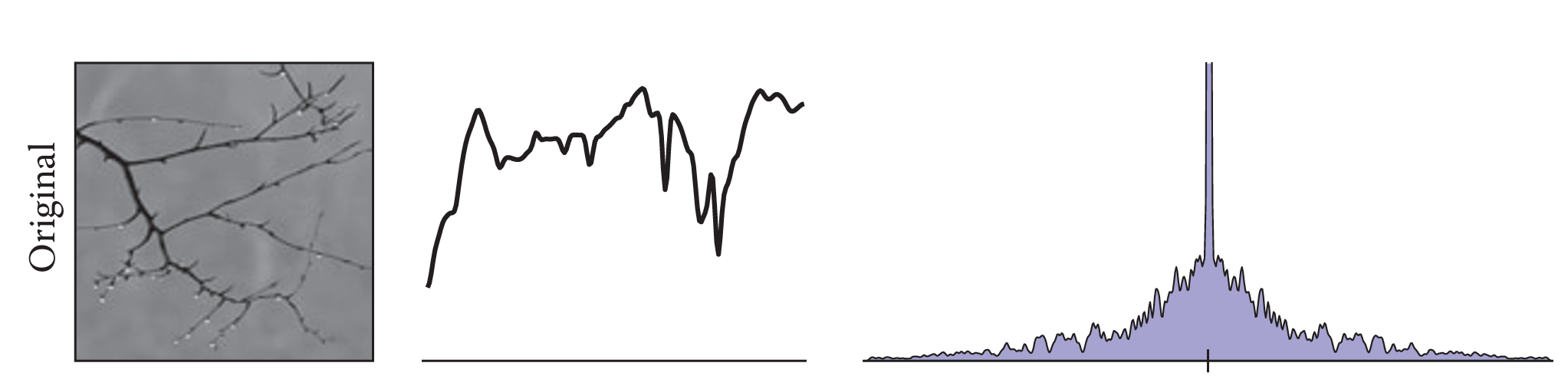

假设我们希望对这样的函数进行采样，通过傅里叶变换我们可以得到其频域（右一）

我们之前说过，可以把连续函数的均匀间隔采样表示为冲激串 $s_{T}(x)=\sum_{n=-\infty}^{\infty}\delta(x-nT)$ 和原函数 $f$ 的乘积，而我们也已经知道冲激串的傅里叶变换还是冲激串

$$\hat s_T(u)=\frac{1}{T}\sum_{n=-\infty}^{\infty}\delta(u-\frac{n}{T})$$

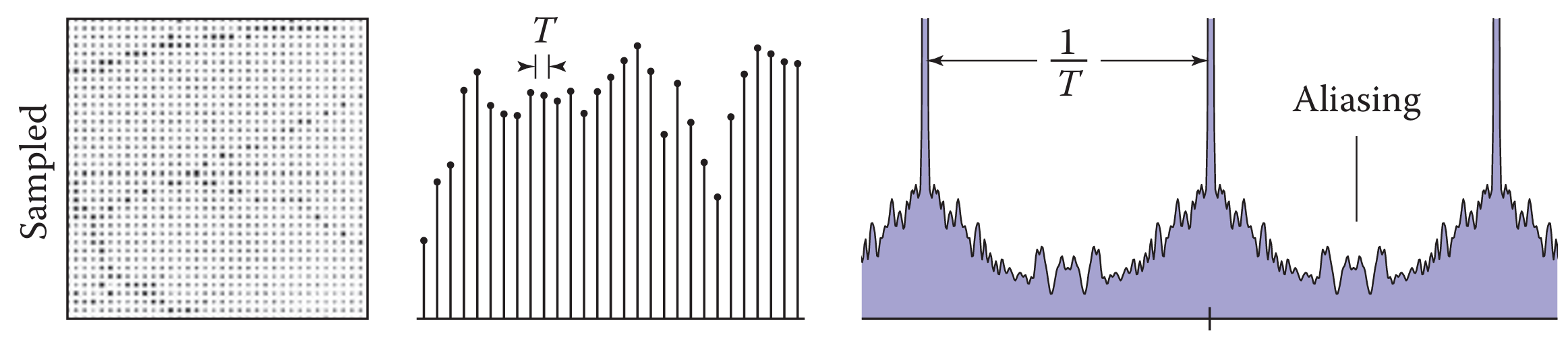

再结合卷积定理 $\mathcal{F}(s_Tf)=\hat s_T * \hat f$，以及“卷积就是函数平移后的加权和”，我们就能推出，采样结果的傅里叶变换就是原函数的傅里叶变换的无穷个复制各按 $\frac{n}{T}$ 平移的和。

由于我们的采样间隔 $T$ 不够小，即采样率 $\frac{1}{T}$ 不够大，所以相邻的两个复制间发生了重叠，导致高频信号和低频信号产生混合，这就引起了走样。而这正是“高频信号被错误采样”的实质。

当我们在光栅化时，我们还把像素填上了颜色，这是在“reconstruction”即重建图像。不过由于在采样时我们已经发生了走样，无论怎么重建都不会有一个非常完美的结果了。

滤波器和走样的缓解方法

为了缓解走样，我们自然就要避免发生重叠。避免发生重叠的思路主要有两种：

1. 增加采样率，这样就能让相邻的两个复制距离增大。
2. 用滤波器减弱高频信号的强度。

对图像的光栅化来说，增加分辨率就对应前者；在采样前对原图应用各种滤波器就对应后者。

我们当然会问，增加采样率能缓解走样，那增加到多大合适呢？我们希望相邻的两个复制间的距离足够大以至于不发生重叠，这就需要输入信号的最高频率小于采样频率的一半。采样频率的一半也被称为奈奎斯特频率。理论上说，只要奈奎斯特频率高于被采样信号的最高频率，我们就能完美复原原信号。

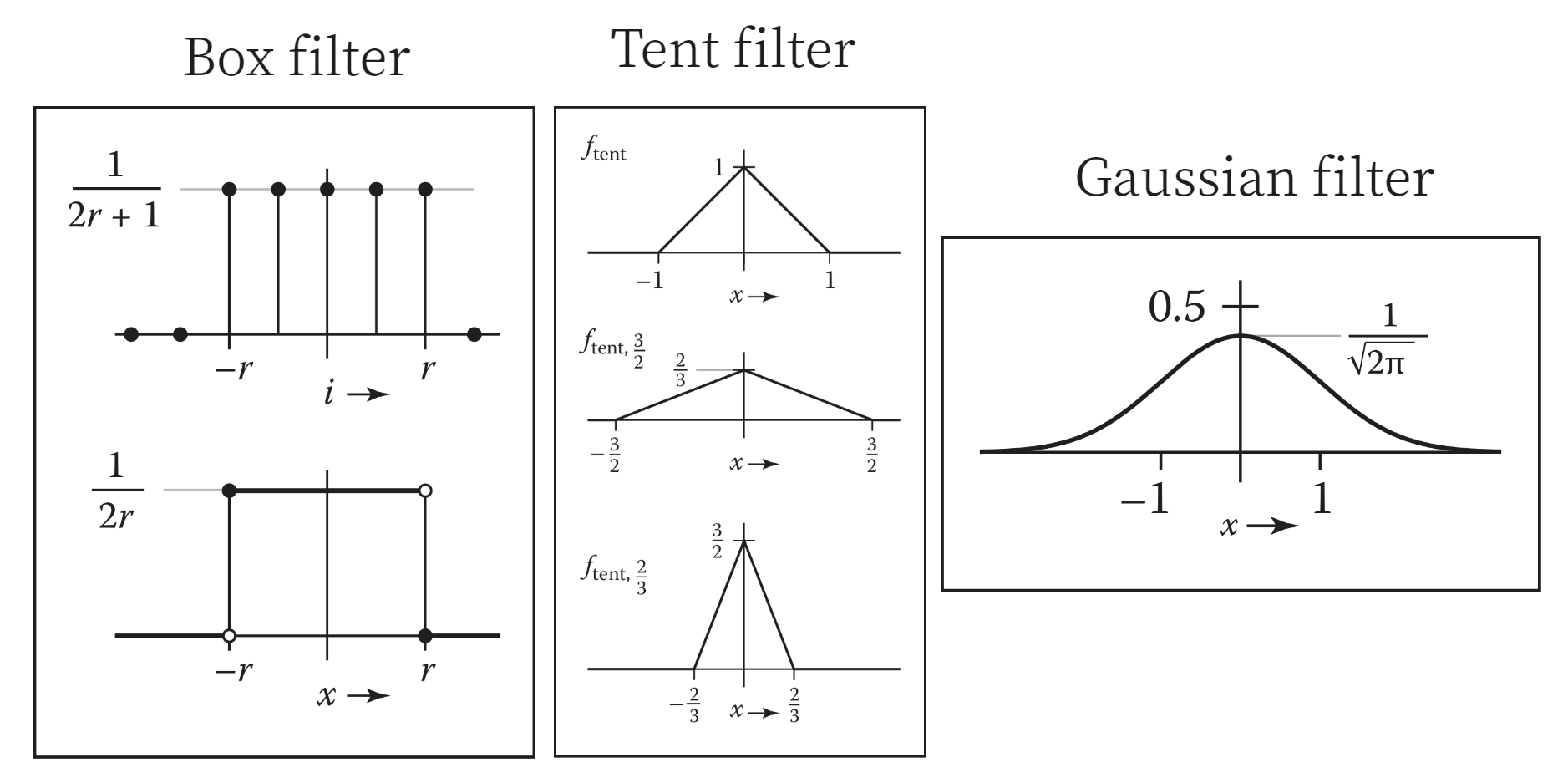

接下来我们看看几个常见的滤波器，它们常被用于和别的函数做卷积。由于我们知道卷积可以被理解为一种“加权平均”，所以我们希望滤波器都是归一化的。

名称	公式
Box filter（离散）	$a_{\text{box},r}[i] = \begin{cases} 1/(2r + 1) & |i| \le r, \\ 0 & \text{otherwise}. \end{cases}$
Box filter（连续）	$f_{\text{box},r}(x) = \begin{cases} 1/(2r) & -r \le x < r, \\ 0 & \text{otherwise}. \end{cases}$
Tent filter	$f_{\text{tent}}(x) = \begin{cases} 1 - |x| & |x| < 1, \\ 0 & \text{otherwise}; \end{cases}$
Gaussian filter	$f_{g, \sigma}(x) = \frac{1}{\sigma\sqrt{2\pi}}e^{-x^2/2\sigma^2}$

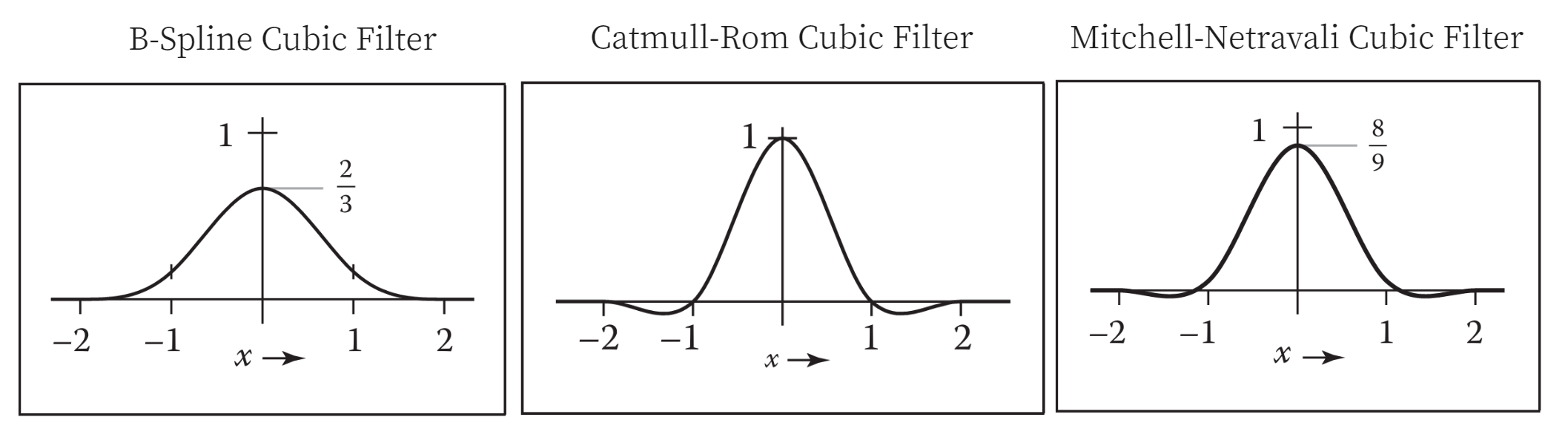

名称	公式
B-Spline Cubic Filter	$f_B(x) = \frac{1}{6} \begin{cases} -3(1 - |x|)^3 + 3(1 - |x|)^2 + 3(1 - |x|) + 1 & -1 \le x \le 1, \\ (2 - |x|)^3 & 1 \le |x| \le 2, \\ 0 & \text{otherwise}. \end{cases}$
Catmull-Rom Cubic Filter	$f_C(x) = \frac{1}{2} \begin{cases} -3(1 - |x|)^3 + 4(1 - |x|)^2 + (1 - |x|) & -1 \le x \le 1, \\ (2 - |x|)^3 - (2 - |x|)^2 & 1 \le |x| \le 2, \\ 0 & \text{otherwise}. \end{cases}$
Mitchell-Netravali Cubic Filter	$f_M(x) = \frac{1}{3}f_B(x) + \frac{2}{3}f_C(x) \\ = \frac{1}{18} \begin{cases} -21(1 - |x|)^3 + 27(1 - |x|)^2 + 9(1 - |x|) + 1 & -1 \le x \le 1, \\ 7(2 - |x|)^3 - 6(2 - |x|)^2 & 1 \le |x| \le 2, \\ 0 & \text{otherwise}. \end{cases}$

除了过滤高频信号之外，滤波器还在重建图像时发挥着重要作用。还记得吗，离散-连续卷积能把一系列离散点变成一个连续函数。在根据采样点重建图像时，我们基本就是在做采样点和滤波器的卷积。在光栅化的“把每个像素点的中心采样颜色填到像素点上”这一步中，我们就是在将采样点和 Box filter 做卷积。

总而言之，为了缓解走样，我们可以以图像细节丰富度为代价，先用低通滤波器滤波，再采样+重建。当然，如果我们有更高分辨率的屏幕就更好了~

其他小知识

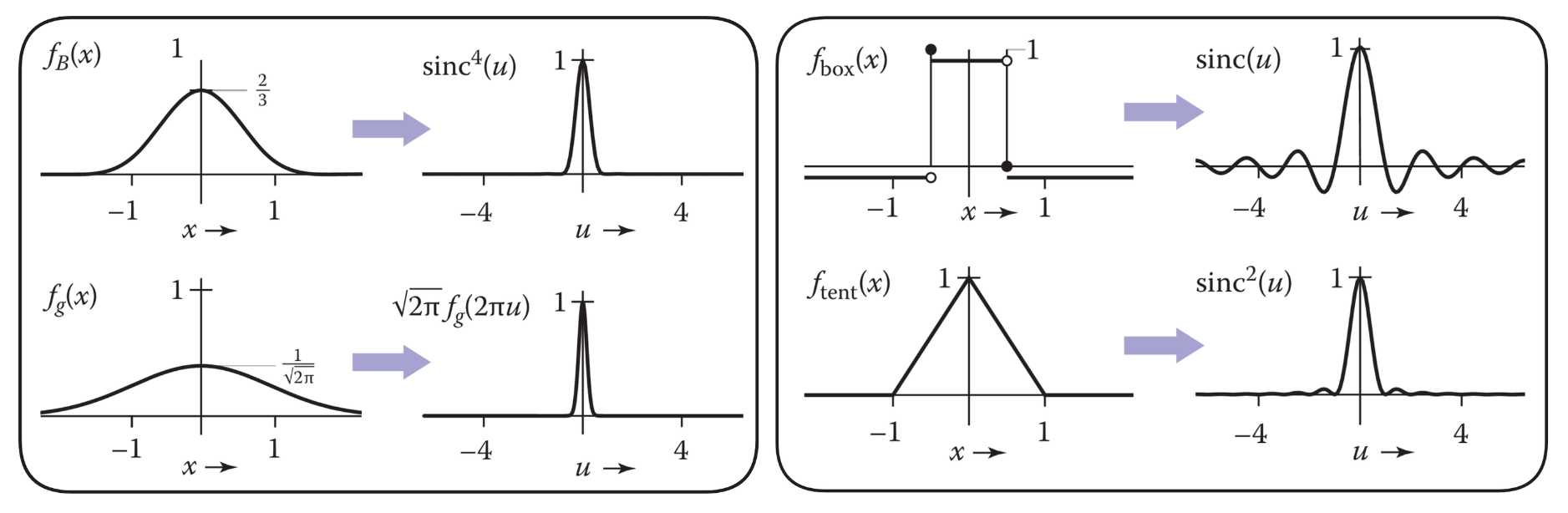

常见滤波器的傅里叶变换

卷积的单位元

任何离散信号和单位脉冲序列做卷积，结果还是原本的离散信号

$$\delta[n] = \begin{cases} 1, & n = 0 \\ 0, & n \neq 0 \end{cases}$$

任何连续信号和狄拉克函数做卷积，结果还是原本的连续信号

$$\delta(t) = \begin{cases} \infty, & t = 0 \\ 0, & t \neq 0 \end{cases}$$

二维卷积和二维滤波器

我们这里只给出连续-连续的二维卷积，别的情况都差不多。

$$\begin{align*} &(f*g)(x,y)=\int\int f(x-x',y-y')g(x',y')dx'dy' \end{align*}$$

对滤波器 $f(x)$，我们简单地定义 $g(x,y)=f(x)f(y)$ 就得到了这个滤波器对应的二维滤波器。一个比较好的性质是，如果 $f$ 是归一化的，那么 $g$ 也是归一化的。

伽马值

显示器的显示亮度关于输入信号不是线性关系。假设输入信号为 $a\in[0,1]$，则有

$$\text{Displayed intensity}=(\text{Maximum intensity})a^\gamma$$

这里的 $\gamma$ 一般在 $2.2$ 左右。虽然在最开始这是 CRT 显示器的物理特性所致，但有趣的是，人眼也恰好对暗部变化比亮部变化更敏感，所以它现在作为一个刻意的设计保留了下来。

伽马矫正在影像系统中也有极大作用。假设我们在拍摄一个苹果的照片，苹果的物理亮度是 $0.5$，相机忠实地把它记录了下来。而当显示器显示时，就显示出了 $0.5^{2.2}\approx
0.22$ 的物理亮度，这显然不是我们想要的。因此在我们拍摄照片之后，相机的图像处理器就会自动对照片进行伽马矫正。

图像锐化

Unsharp Mask 是一个经典的图像锐化算法。令高斯模糊核为 $G$，冲激函数为 $\delta$，它先提取原始图像的高频信号

$$I_{detail} = I_{orig} - I_{orig} * G$$

再把这些高频信号加入回原图中

$$I_{sharp} = I_{orig} + \alpha I_{detail}$$

综合起来就是

$$I_{sharp} =I_{orig}*((1+\alpha)\delta-G)$$

图像缩放

直接对一个像素化的图像采样虽然效率很高，但效果不佳。先用连续的滤波器重建信号，再用低通滤波器过滤高频信号，再采样会得到更好的结果，这被称为 resampling，重采样。
