学习公开课CMU-15-213Labs

Datalab解析

文章目录
  1. 1. 写在前面
  2. 2. 整数部分
    1. 2.1. bitXor
    2. 2.2. tmin
    3. 2.3. isTmax
    4. 2.4. allOddBits
    5. 2.5. negate
    6. 2.6. isAsciiDigit
    7. 2.7. conditional
    8. 2.8. isLessOrEqual
    9. 2.9. logicalNeg
    10. 2.10. howManyBits
  3. 3. 浮点数部分
    1. 3.1. floatScale2
    2. 3.2. floatFloat2Int
    3. 3.3. floatPower2

写在前面

Datalab 的难度很高。它的难度主要体现在技巧性上，这在整数部分尤其明显。整数部分至少有一半题目我花了一小时以上才做出来，相较而言，浮点数的题目虽然分类讨论起来更麻烦，但更为平易近人，每道我花了四十分钟左右。

如果有某道题做不出来，不建议一直死磕。我们可以换一道题或是离开屏幕散散心，我相信这会有帮助。

做完以后，感觉自己已经是位运算领域大神了！

整数部分

整数部分的技巧性很强，不建议在某道题上死磕，做不出来就换一道，以后再来。

bitXor

本题要求用 ‘~’ 和 ‘&’ 实现 ‘^’，简单列个关于 ‘^’ 的真值表：

x y x^y
0 0 0
0 1 1
1 0 1
1 1 0

关注 x^y 为 1 时 x 和 y 的取值，可以发现 x^y == ((x) & y) | (x & (y))，再用德摩根律把 ‘|’ 换成 ‘~’ 和 ‘&’ 即可。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
/*
 * bitXor - x^y using only ~ and &
 *   Example: bitXor(4, 5) = 1
 *   Legal ops: ~ &
 *   Max ops: 14
 *   Rating: 1
 */
int bitXor(int x, int y)
{
  /* x Xor y = (~x & y) | (x & ~y)
    a | b = ~(~a & ~b)
  */
  return ~(~(x & ~y) & ~(~x & y));
}

tmin

这是熟知的结论，tmin = $-2^{31}$ = 1 << 31

1
2
3
4
5
6
7
8
9
10
11
/*
 * tmin - return minimum two's complement integer
 *   Legal ops: ! ~ & ^ | + << >>
 *   Max ops: 4
 *   Rating: 1
 */
int tmin(void)
{
  /* use left shift to compute tmin */
  return 1 << 31;
}

isTmax

这种“判断 x 是否等于 y”的题目的做法有很多种：

  1. 创建一个 y，把 x 和 y 相减（x - y == x + ((~y) + 1)），然后判断结果是否为 0.
  2. 创建一个 y，return !(x^y)

我这里是直接构建了 -Tmax = 100…01，然后检查 x-Tmax 是否为 0.

1
2
3
4
5
6
7
8
9
10
11
12
13
// 2
/*
 * isTmax - returns 1 if x is the maximum, two's complement number,
 *     and 0 otherwise
 *   Legal ops: ! ~ & ^ | +
 *   Max ops: 10
 *   Rating: 1
 */
int isTmax(int x)
{
  /* create a '0' and use '!' */
  return !(x + 1 + (1 << 31));
}

allOddBits

这道题我想了很久。后来根据尝试性地构造了 1010…1010，然后试出了 (x & mask) ^ mask 的写法。大致的思路是，既然我们只在乎奇数位的值，就先用 & 把偶数位的值去掉，后来惊奇地发现再做个 ‘^’ 和 ‘!’ 就能得到结果了。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
/*
 * allOddBits - return 1 if all odd-numbered bits in word set to 1
 *   where bits are numbered from 0 (least significant) to 31 (most significant)
 *   Examples allOddBits(0xFFFFFFFD) = 0, allOddBits(0xAAAAAAAA) = 1
 *   Legal ops: ! ~ & ^ | + << >>
 *   Max ops: 12
 *   Rating: 2
 */
int allOddBits(int x)
{
  /* (x^y) == 0 <=> x == y */
  int y = 0xAA; // 0xAA 就是二进制的 1010 1010
  int mask = y + (y << 8) + (y << 16) + (y << 24);
  return !((x & mask) ^ mask);
}

negate

这是熟知的结果，本质是 $x + \sim x + 1 \equiv
0(\text{mod $2^{32}$})$

1
2
3
4
5
6
7
8
9
10
11
12
/*
 * negate - return -x
 *   Example: negate(1) = -1.
 *   Legal ops: ! ~ & ^ | + << >>
 *   Max ops: 5
 *   Rating: 2
 */
int negate(int x)
{
  /* well known result */
  return ~x + 1;
}

isAsciiDigit

这道题我想了很久。后来分析了输入的形式，发现它只能形如 0000 … 0011 0yyy 或是 0000 … 0011 100y，于是决定把自由的位置右移掉，然后用 mask。

做完后复盘发现还有一种基于比较的方法，直接计算 x - 0x30 和 x - 0x39 并判断其符号位。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
/*
 * isAsciiDigit - return 1 if 0x30 <= x <= 0x39 (ASCII codes for characters '0' to '9')
 *   Example: isAsciiDigit(0x35) = 1.
 *            isAsciiDigit(0x3a) = 0.
 *            isAsciiDigit(0x05) = 0.
 *   Legal ops: ! ~ & ^ | + << >>
 *   Max ops: 15
 *   Rating: 3
 */
int isAsciiDigit(int x)
{
  /* x 只能形如下面两种形式：
   * 1. 0000 ... 0011 0yyy
   * 2. 0000 ... 0011 100y
   * 这里的 y 可以是 0 或 1
   * 我们用右移去掉未知的 y, 然后用 mask即可
   * 构造两个 mask, 一个是 0000 ... 0000 0110, 另一个是 0000 ... 0001 1100
   */
  int mask1 = 0x06;
  int mask2 = 0x1C;
  return !((x >> 3) ^ mask1) | !((x >> 1) ^ mask2);
}

conditional

这道题我也想了好久。一开始为了方便，我先用 !!x 把 x 归到了 0 或 1. 之后的思路是想构造满足类似 f(0, y) = 0，f(1, y) = y 的条件的函数 f，然后返回 f(x, y) + f(!x, z). 稍加思考，便发现 ‘&’ 和这里的 f 很像，于是就写下去了。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
/*
 * conditional - same as x ? y : z
 *   Example: conditional(2,4,5) = 4
 *   Legal ops: ! ~ & ^ | + << >>
 *   Max ops: 16
 *   Rating: 3
 */
int conditional(int x, int y, int z)
{
  /* 为了方便, 先限制 x 只取 0 或 1
   * 我们一开始的思路是找到函数满足 f(x, b) = b if x == 1, 0 if x == 0
   * 然后用 f(x, y) + f(!x, z) 即可得到结果
   * 中途发现 11...1 & b = b, 0 & b = 0, 和我们希望的结果很像
   * 于是就这么写了
   */
  int mask = (~(!x)) + 1; // x为0时得到全1，x非0时得到0
  return ((~mask) & y) + (mask & z);
}

isLessOrEqual

好吧，这道题我还是想了很久，毕竟我在做之前对位运算几乎一无所知。这道题更多是分类讨论，分为 xy 同号和 xy 异号的两种情况就行，连溢出都不会有。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
/*
 * isLessOrEqual - if x <= y  then return 1, else return 0
 *   Example: isLessOrEqual(4,5) = 1.
 *   Legal ops: ! ~ & ^ | + << >>
 *   Max ops: 24
 *   Rating: 3
 */
int isLessOrEqual(int x, int y)
{
  /* 若xy同号(最高位相同), return 1 if y - x >= 0 else 0
   * 若xy异号, return 1 if y的二进制表示最高位为0 else 0
   */
  int signX = x >> 31;
  int signY = y >> 31;

  int diffSign = (signX & !signY); // (异号且 y >= 0, x < 0) ? 1 : 0

  int diff = y + (~x + 1);                                // y - x
  int sameSign = (!(signX ^ signY)) & ((diff >> 31) + 1); // (同号且 y - x >= 0) ? 1 : 0

  return diffSign | sameSign;
}

logicalNeg

这道题是我感觉第二难的题目，我的核心思路是“非 0 的 x 的二进制表示中至少有一个 1”，于是我就构造了 11…1 即 -1 这个特殊值，并期盼它能给我一些有趣的结果。

对正数 x 来说，x + (-1) 的最高位必然是 0，这能把正数和 0 区分开来，因为 0 + (-1) 的最高位是 1.

但负数怎么办呢？负数要分类讨论，很麻烦。于是我就想取输入值的绝对值，然后用 abs + (-1) 来区分非 0 值和 0. 我这里的代码采用的是类似的思路，不过当时没想到怎么求 abs，就写得更复杂了一些。

后来复盘时发现非 0 值 x 一定满足 (x | (~x)) 的最高位为 1，用这个方法更简单。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
/*
 * logicalNeg - implement the ! operator, using all of
 *              the legal operators except !
 *   Examples: logicalNeg(3) = 0, logicalNeg(0) = 1
 *   Legal ops: ~ & ^ | + << >>
 *   Max ops: 12
 *   Rating: 4
 */
int logicalNeg(int x)
{
  /*
   * 先思考怎么表示 'x非0', 注意到 x非0 <=> x的二进制表示中至少有一个1
   * 考虑用 -1(它的二进制表示全是1) + x 来得到一些中间量
   * 接下来分类讨论, 如果 x为0, 则 -1 + x = -1,
   * 如果 x为正数, -1 + x 的二进制表示以 0 开头
   * 如果 x为负数, 要分类讨论 Tmin的情况, 处理起来不方便
   * 至此, 正数和 0 就能通过 (-1 + x) >> 31 区分开来了, 正数得到 0, 0 得到 -1
   * 接下来把负数整合进来
   * 考虑到负数的负是正数, 我们自然就会考虑把负数转化成正数，再用 | 或者 & 来连接
   * ((((~0) + x) >> 31)) & ((((~0) + negtivex) >> 31)) 就能把正数和负数都变成0, 0变成 -1
   * 再 & 1 就能得到 !x 了
   * 代码里又进一步简化了一下结果, 不过核心思路还是"把负数和正数统一起来"
   * 这里的 (((~0) + x) & ((~0) + negtivex)) 把 & 提前到了移位前,
   * 直接 & 了二进制表示的最高位(之前的先 >> 再 & 是 & 了二进制表示的最低位)
   */
  int negtivex = (~x) + 1;
  return ((((((~0) + x) & ((~0) + negtivex)) >> 31)) & 1);
}

howManyBits

这道题是我感觉最难的题目。首先我们画出这个函数的图像（留给读者作为练习），会发现它关于 -0.5 对称，这表明 x 和 -x-1 耗费的位数相同，接下来我们就只要考虑非负数就行了。

找到非负数的最小 bits 数倒是不难，稍微写几个非负数就能发现，只要找到它值为 1 的最高位数，设其为 k，k + 1 即为结果。

之后的难点就是，如何找到这个非负数的“值为 1 的最高位数”了。线性搜索显然是可行的，我们可以用 $\sum_{m=0}^{31}!!(x >> m)$ 来得到这个位数，然而这样做耗费的操作数超出了限制。既然线性耗费的操作数太多，那我们自然就会想到二分。

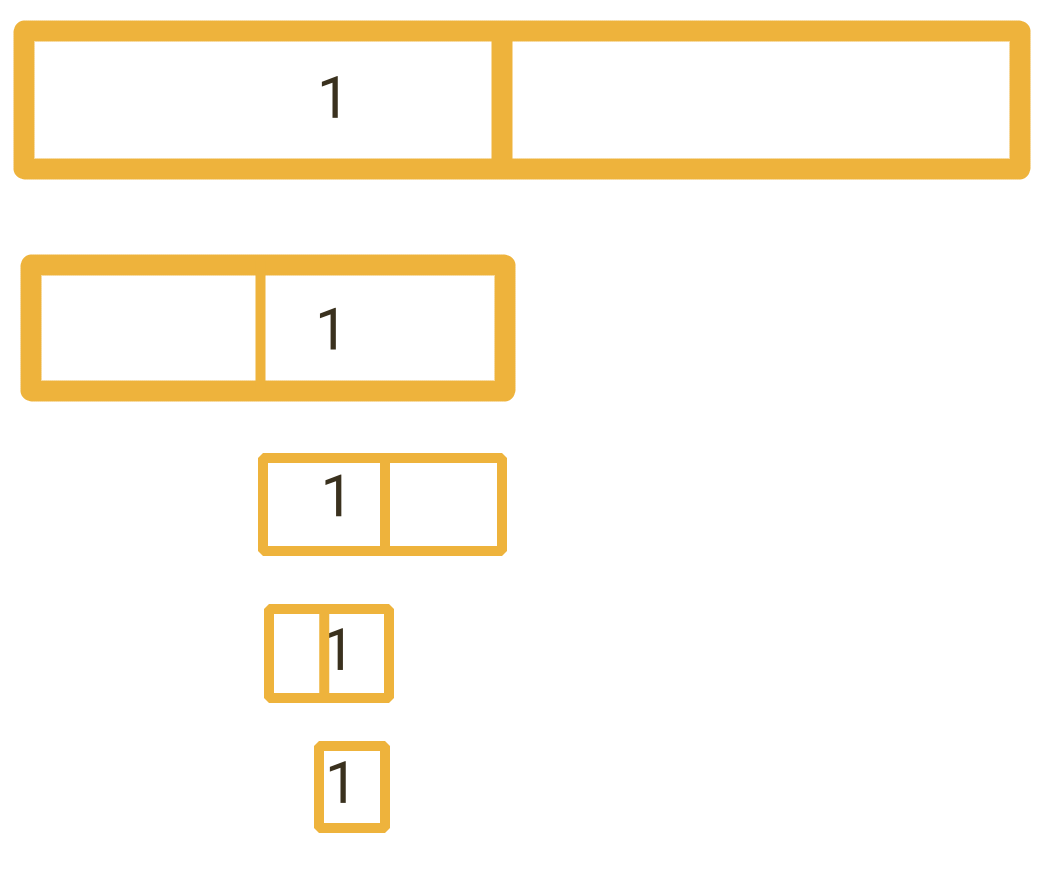

但怎么做二分呢？这里的代码更多是我试出来的，没有什么清晰的理论指导，我们直接看图吧。

怎么做到“砍掉一半”呢？砍掉右边半段用右移就行，所以我们会从 x >> 16 开始，再用 !!(x >> 16) 是 0 还是 1 来判断 1 在右半边还是左半边。

之后的代码就真的纯粹是试出来的了，我们肯定能在数学上解释我们的操作，但具体的构思纯粹是试错+直觉试出来的，没什么好说的。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
/* howManyBits - return the minimum number of bits required to represent x in
 *             two's complement
 *  Examples: howManyBits(12) = 5
 *            howManyBits(298) = 10
 *            howManyBits(-5) = 4
 *            howManyBits(0)  = 1
 *            howManyBits(-1) = 1
 *            howManyBits(0x80000000) = 32
 *  Legal ops: ! ~ & ^ | + << >>
 *  Max ops: 90
 *  Rating: 4
 */
int howManyBits(int x)
{
  /* 简单画下这个函数的图像, 注意到 x 与 -x - 1(即~x) 耗费位数相同, 那就先统一转换成非负数,
   * 然后找到最高的值为1的位数, 设其为 k, k + 1 即为结果
   * 比如 0000 ... 0010 0110 的结果为 6 + 1 = 7
   *
   * 那怎么找到最高的值为1的位数呢?
   * 一种想法是 sum([!!(alternatex >> k) for k in range(32)]), 但这样用的操作就超过限制了
   * 所以我们借助二分的思想
   * 让我们举个例子, 假设我们在处理 0010 1101,
   * 我们可以先把它右移4, 发现仍然大于0, 就令ans += 4, 此时值为 0010 (扔掉右半部分)
   * 然后右移2, 发现等于0, 则不在数据上真正移动, 值为 10 (扔掉左半部分)
   * 再右移1, 发现大于0, 令 ans += 1, 此时值为 1 (扔掉右半部分)
   * 当前的值不为0, ans +=1 (ans之前加了"被移除的部分的长度", 这里还要加上"剩余的部分的长度")
   * 综上, 0010 1101 的最高的值为1的位数为6
   *
   * 首先我们要能够检查右移后值是否为0, 用!!(x >> k) 即可, !!(x >> k) == (x 右移后值为0) ? 0 : 1
   * 然后为了方便在值上进行移动, 我们希望有 f(x) = (x 右移后值为0) ? 0 : 右移长度
   * 因此使用形如 !!(x >> (2**k)) << k 的东西
   */
  int signX = x >> 31;                                  // (x >= 0) ? 00...0 : 11...1
  int alternatex = ((~(signX)) & x) + ((signX) & (~x)); // (x >= 0) ? x : -x-1

  int bit16 = (!!(alternatex >> 16)) << 4; // (alternatex >= 2**16) ? 16 : 0
  alternatex = alternatex >> bit16;

  int bit8 = (!!(alternatex >> 8)) << 3;
  alternatex = alternatex >> bit8;

  int bit4 = (!!(alternatex >> 4)) << 2;
  alternatex = alternatex >> bit4;

  int bit2 = (!!(alternatex >> 2)) << 1;
  alternatex = alternatex >> bit2;

  int bit1 = (!!(alternatex >> 1));
  alternatex = alternatex >> bit1;

  int bit0 = (!!alternatex);

  return bit16 + bit8 + bit4 + bit2 + bit1 + bit0 + 1;
}

浮点数部分

浮点数部分比起整数部分简单得多，只要仔细地分类讨论就行了。

floatScale2

分类讨论即可。这里比较有趣的是 exp == 0（denormalized case）的情况，无论 frac 部分是否超过 23 位，处理的代码都是一样的。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
/*
 * floatScale2 - Return bit-level equivalent of expression 2*f for
 *   floating point argument f.
 *   Both the argument and result are passed as unsigned int's, but
 *   they are to be interpreted as the bit-level representation of
 *   single-precision floating point values.
 *   When argument is NaN, return argument
 *   Legal ops: Any integer/unsigned operations incl. ||, &&. also if, while
 *   Max ops: 30
 *   Rating: 4
 */
unsigned floatScale2(unsigned uf)
{
  /* 取出 exp 的部分, 分三种情况讨论.
   * 1. NaN or infin, 直接返回输入值
   * 2. denormalized case, 主要修改 frac 部分, 如果修改导致 frac
   * 部分多于 23 位, 还要修改 exp 部分
   * 3. normalized case, 修改 exp 部分
   */
  unsigned exp = (uf >> 23) & 0xFF; // 00...0 exp
  // 如果 exp == 二进制(1111 1111), uf为 NaN 或 infin, 直接返回uf
  if (exp == 0xFF)
  {
    return uf;
  }
  // 如果 exp == 0, 就是 denormalized case
  else if (exp == 0)
  {
    unsigned frac = (uf << 9) >> 9; // 0 00000000 frac
    // 如果 frac 部分最高值为1, 进位; 如果不为1, 把 frac 部分乘二即可
    // 两种情况都能用下面的代码来表示
    frac = frac << 1;
    return ((uf >> 23) << 23) + frac; // (s exp 00...0) + (0 00000000 frac)
  }
  // normalized case
  else
  {
    // exp不会溢出8位, 因为前面的 if 分支已经处理了 exp == 0xFF的情况
    exp += 1;
    unsigned expmask = (~0) ^ (0xFF << 23); // 1 00000000 11...1
    return (uf & expmask) + (exp << 23);
  }
}

floatFloat2Int

同样是分类讨论。一开始我把 NaN、infin 单独写了一种情况处理，后面发现操作数太多超出了限制，于是把它和绝对值太大的情况统一了起来，毕竟它们的返回值一样。

这里要仔细考虑的是 Tmin 落入的分支，在我的代码里，Tmin 落入了第一个 if 分支。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
/*
 * floatFloat2Int - Return bit-level equivalent of expression (int) f
 *   for floating point argument f.
 *   Argument is passed as unsigned int, but
 *   it is to be interpreted as the bit-level representation of a
 *   single-precision floating point value.
 *   Anything out of range (including NaN and infinity) should return
 *   0x80000000u.
 *   Legal ops: Any integer/unsigned operations incl. ||, &&. also if, while
 *   Max ops: 30
 *   Rating: 4
 */
#include <stdio.h>
int floatFloat2Int(unsigned uf)
{
  int exp = (uf >> 23) & 0xFF;    // 00...0 exp
  unsigned frac = (uf << 9) >> 9; // 00...0 frac

  // 绝对值太大的情况
  // 注意 NaN, infin也在这种情况中, 此时 exp == 0xFF
  // -2^(31) 也在这种情况中, 此时 exp == 127 + 31, frac == 0
  if (exp >= 127 + 31)
  {
    return (1 << 31);
  }
  // 绝对值太小的情况
  else if (exp < 127)
  {
    return 0;
  }
  // 绝对值位于 [0, 2^(31) - 1] 的情况
  // 该分支中, 0 <= exp - 127 < 31
  else
  {
    int e = exp - 127;
    int abs;
    frac += (1 << 23);
    // 如果 e 足够大, 保留 frac 里的所有数字, 否则舍弃后几位数字
    if (e >= 23)
    {
      abs = frac << (e - 23);
    }
    else
    {
      abs = frac >> (23 - e);
    }

    // 根据正负返回不同值
    // positive case
    if ((uf >> 31) == 0)
    {
      return abs;
    }
    // negative case
    else
    {
      return (~abs) + 1;
    }
  }
}

floatPower2

还是分类讨论，不多说了。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
/*
 * floatPower2 - Return bit-level equivalent of the expression 2.0^x
 *   (2.0 raised to the power x) for any 32-bit integer x.
 *
 *   The unsigned value that is returned should have the identical bit
 *   representation as the single-precision floating-point number 2.0^x.
 *   If the result is too small to be represented as a denorm, return
 *   0. If too large, return +INF.
 *
 *   Legal ops: Any integer/unsigned operations incl. ||, &&. Also if, while
 *   Max ops: 30
 *   Rating: 4
 */
unsigned floatPower2(int x)
{
  /* float 可以表示的 2的幂次的范围为 [2^(-149), 2^(127)],
   * 其中 [2^(-149), 2^(-127)] 由 denormalized case 表示,
   * [2^(-126), 2^(127)] 由 normalized case 表示
   */
  if (x < -149)
  {
    return 0;
  }
  // denormalized case
  else if (x <= -127)
  {
    return 1 << (x + 149); // 只处理 frac 部分
  }
  // normalized case
  else if (x <= 127)
  {
    return (x + 127) << 23; // 只处理 exp 部分
  }
  else
  {
    return (0xFF << 23); // +INF
  }
}
