我们之前已经学过了 Blinn-Phong 光照模型,但它只是一个启发式模型,在物理上是不正确的。接下来我们看看物理上正确的光照是怎样的,以及如何用计算机近似求解接近正确的光照。
辐射度量学
在了解光照的物理模型之前,我们先来看看一些物理量。最关键的物理量有四个,分别是
- Radiant flux/power $\Phi$,单位 $W$.
- Radiant intensity $I$,单位 $\frac{W}{\text{sr}}$.
- Irradiance $E$,单位 $\frac{W}{m^2}$.
- Radiance $L$,单位 $\frac{W}{\text{sr}\cdot m^2}$.
接下来让我们看看它们的具体定义。
Radiant flux/power $\Phi$
Radiant flux/power 符号 $\Phi$,单位 $W$.
定义为
Radiant intensity $I$
Radiant Intensity 符号 $I$,单位 $\frac{W}{\text{sr}}$,表示某个定点接收/穿过/发出的,在指定方向 $\vec{\omega}$ 上的,单位立体角的 Power.
定义为
这里的符号略显混乱。左边的参数 $\vec{\omega}$ 是一个方向向量,右边的 $d\omega$ 则是这个方向上立体角的微分。
我们知道方向向量 $\vec{\omega}$ 也能在球坐标下被表示为 $(\theta,\varphi)$。对给定的 $(\theta,\varphi)$,我们可以算出其在球面上的面积微分,也能进一步求出立体角微分 $d\omega$,如下所示

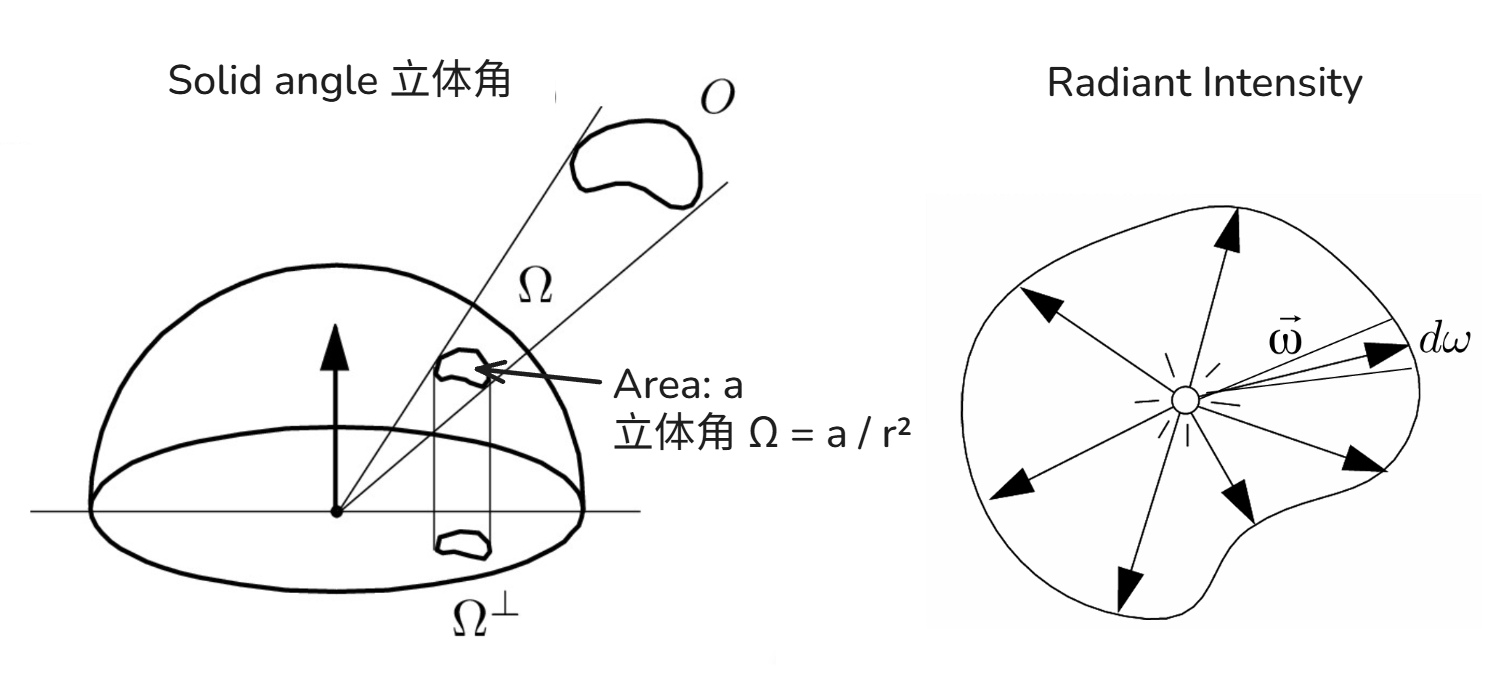

下图是对 Solid angle 和 Radiant Intensity 两个概念的图解
Irradiance $E$
Irradiance 符号 $E$,单位 $\frac{W}{m^2}$.
表示点 $x$ 周围单位面积接收/穿过/发出的 Power,定义为

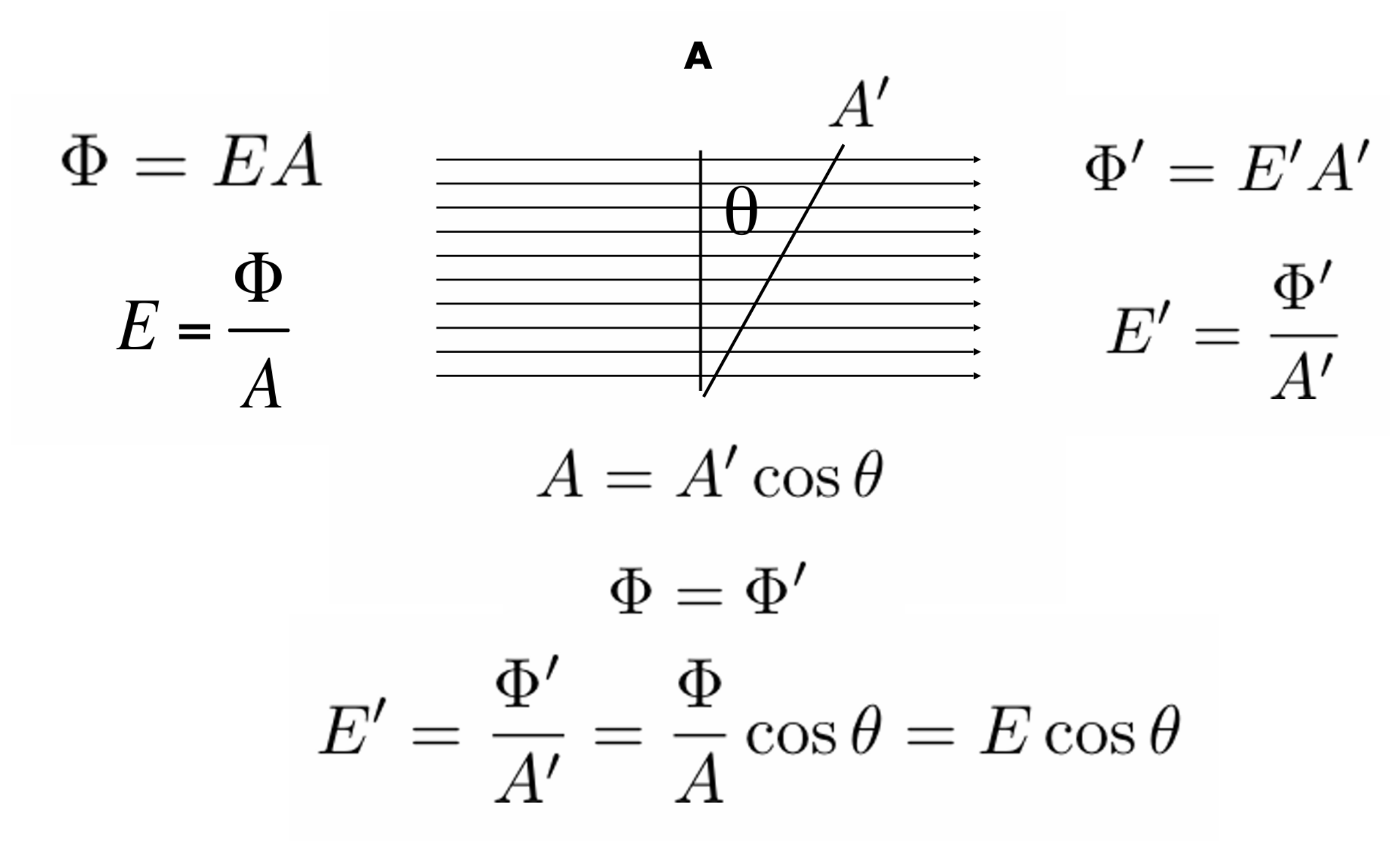

下图计算并对比了平行光穿过两个不同截面时的 irradiance:垂直截面 $A$,以及与垂直方向成 $\theta$ 角的倾斜截面 $A’$。
其中 $\Phi=\Phi’$ 是因为能量守恒,光束穿过任何一个完整截面的功率是固定的。
Radiance $L$
Radiance $L$ 的单位是 $\frac{W}{\text{sr}\cdot \space m^2}$,表示表面某点 $x$ 周围单位投影面积接收/穿过/发出的,在指定方向 $\vec{w}$ 上的,单位立体角的 radiant flux.
定义为
这里的 $ds$ 是投影前面积,$ds_0 \cos\theta$ 是投影面积。

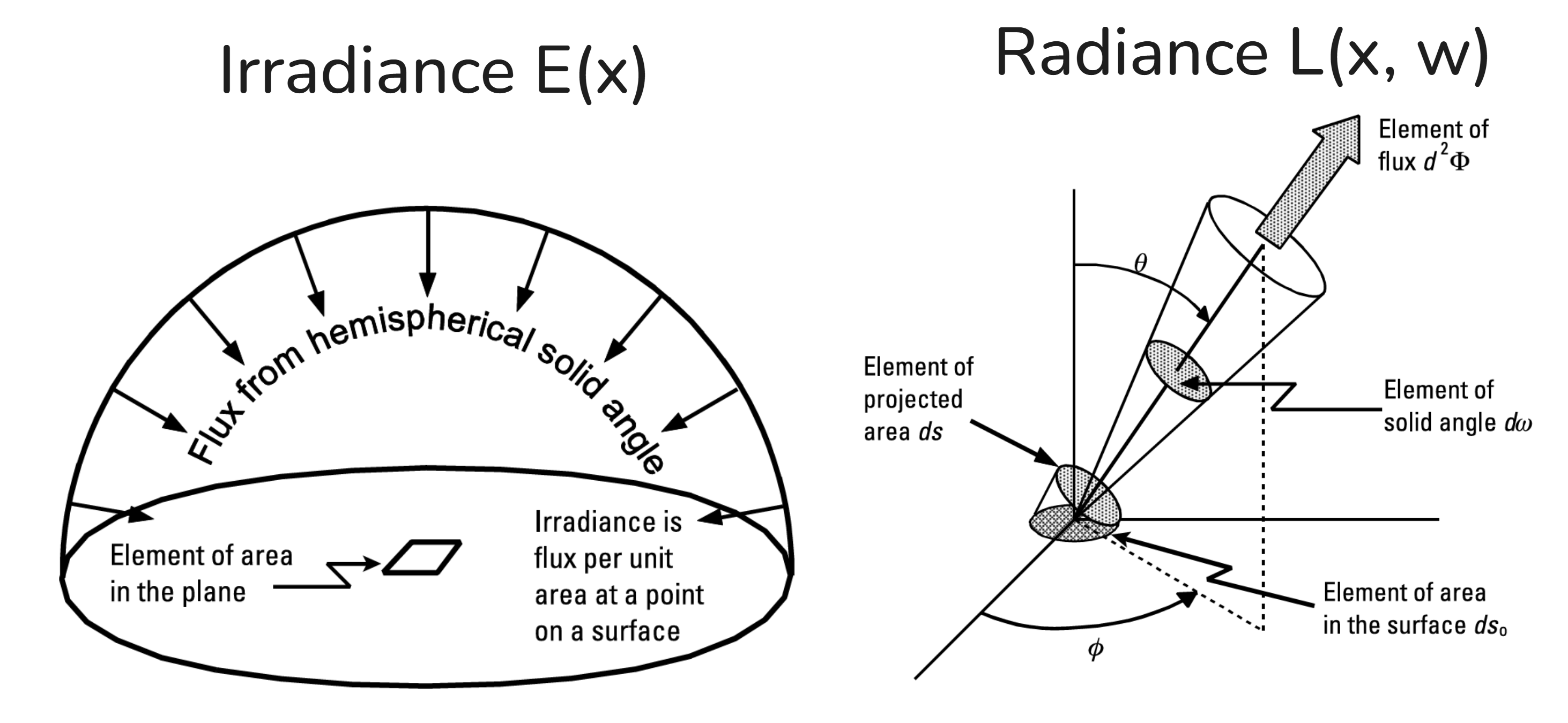

下图是对 Irradiance 和 Radiance的图解
BRDF和材质
现在我们可以看看光照的物理模型了,其中最关键的是 BRDF,即双向反射分布函数。它定义了从方向 $\vec{\omega_i}$ 射入的光线打到某个表面上反射到 $\vec{\omega_r}$ 方向的强度:
你可能会疑惑为什么之前我们说 $E$ 是关于 $x$ 的函数,现在却除了坐标 $p$ 外还多了一个方向参数 $\omega_i$,这是因为 BRDF 里的 $E$ 是微分。具体可以看看下面这个式子:
你可能还会疑惑,为什么分母用 $E$ 呢?和分母一样统一用 $L$ 不是更优雅吗?
据 https://www.zhihu.com/question/28476602/answer/41003204 这个答案所说,测量出射的 Radiance $L$ 很方便,但测量入射的 Irradiance $L$ 很困难,而测量入射的 $dE$ 挺方便,因此我们就使用了 $\frac{dL}{dE}$.
我们把上面的 $dE_i(x,\vec{\omega_i})$ 代入 BRDF,就得到了
物体的材质就用 BSDF(反射的BRDF+折射的BTDF)表示。我们这里只聊 BRDF,因为 BTDF 和 BRDF 接近。BRDF 的获取包括但不限于这两种方式:
- 现实测量。我们可以找到许多包含大量 BRDF 测量数据的数据集,比如 MERL 数据集。
- 微表面模型。用粗糙度、金属度等参数来构建启发式的 BRDF 函数。
还值得一提的是,由 Helmholtz Reciprocity Principle,有
也就是说交换入射出射方向,BRDF 函数 $f_r$ 不变。
渲染方程
现在我们先看看反射方程,再看看渲染方程。
反射方程是通过 BRDF 求出 $L_r$ 的方程,对 BRDF 的公式积分一下就行:
其中 $\vec{n}$ 是点 $p$ 处的法线方向,$\vec{\omega_i} \cdot \vec{n}$ 是 BRDF 定义里的 $\cos\theta_i$.
而渲染方程,不考虑折射,只是比反射方程多了一个自发光项:
你可能会好奇右侧的 $L_i(p,\vec{\omega_i}
)$ 怎么求出来。由能量守恒,我们可以从 $p$ 出发顺着 $-\vec{\omega_i}$ 找到第一个交点 $q$,然后就有
实际算法
由上可知,我们要求解下面的方程:
这是一个积分,还是一个递归,我们先用蒙特卡罗算法近似积分,得到
其中 $\vec{\omega_i}^{(k)}$ 是随机采样的方向向量,$p(\vec{\omega_i}^{(k)})$ 是采样到它的概率。
有了这个求和,我们就可以开始递归了,大致算法如下:
- 从 $p$ 射出朝随机方向 $\vec{\omega_i}
^{(k)}$ 的射线,打到 $q^{(k)}$. - 计算 $L_o(q,-w_i^{(k)})$,然后代入式子,求得 $L_o(p,\vec{\omega_o})$。
等等,这不是无限递归吗?确实如此。所以我们会假设如果射线打到了光源就只返回自发光项 $L_e$.
但这不还是很复杂吗,假设我们对每个点发射 $10$ 条射线,弹射以后就要发射 $10^2$ 个,再弹射就要 $10^3$ 个!
没错,所以我们只对每个点发出 $1$ 条射线并计算其弹射后的完整路径,然后对每个点追踪多条路径并取平均。虽然这不完全符合上面的公式,但很有效。
让我们来看看新的算法吧:
- 如果点 $p$ 是光源,直接返回其自发光项。
- 随机采样一个方向 $w_i$,从 $p$ 发出一条朝向 $w_i$ 的射线,打到点 $q$.
- 计算点 $q$ 的 $L_o(q,-w_i)$,代入公式,求得 $L_o(p,w_o)$.
- 对求得的多个 $L_o(p,w_o)$ 取平均。
这个算法当然可以进一步优化,比如说上面还是有潜在的无限弹射风险,所以要用俄罗斯轮盘赌来在每次弹射时都有随机概率停止弹射(这被称作RR);又比如上面打到光源的概率太低,所以可以从光源采样射线(这被称作NEE)。不过这些东西就留到作业 7 的解析里再说吧。
